توضیحات

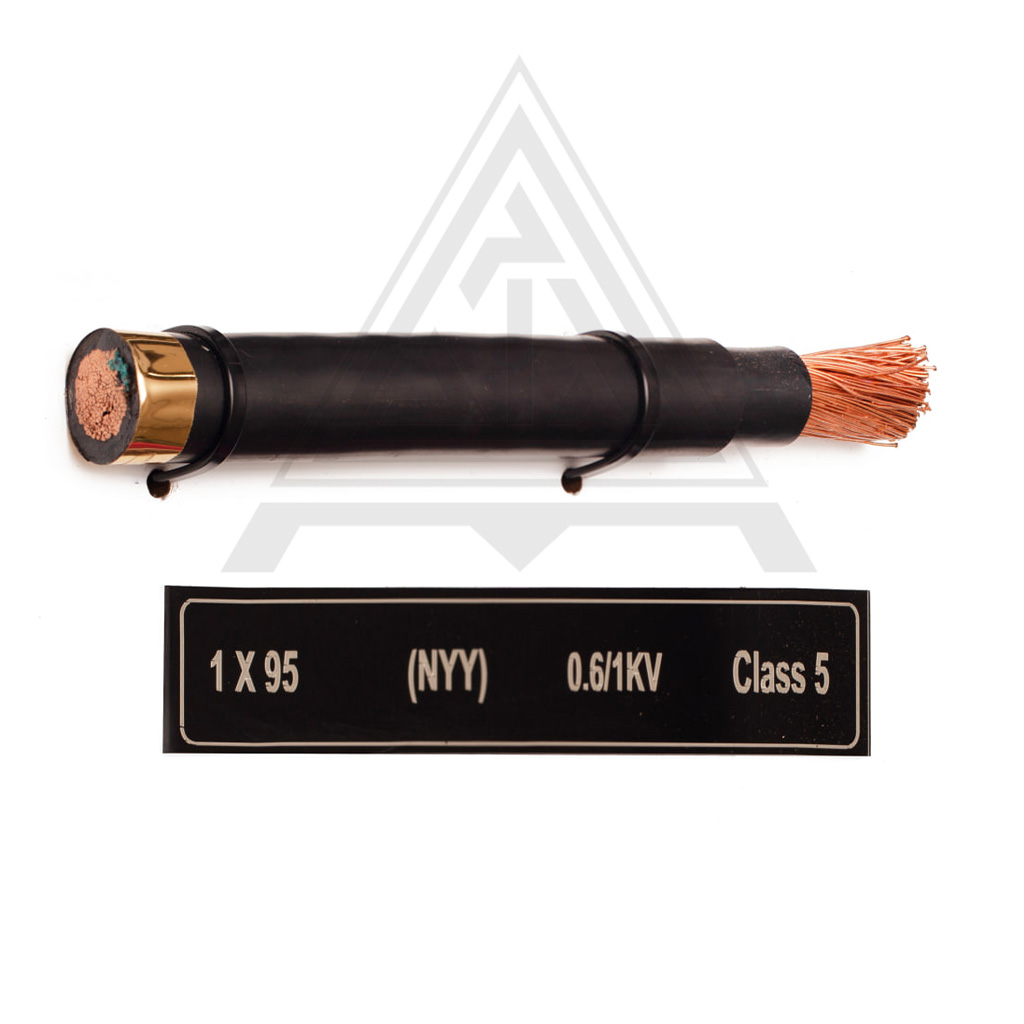

کابل افشان تک رشته 1×95 میلی‌متر مربع با نام تجاری (N)YY، یکی از کابل‌های منعطف و پرکاربرد فشار ضعیف (LV) تولیدی شرکت سیم و کابل خراسان (افشارنژاد) است. ساختار لایه‌های این کابل شامل هادی مسی (CU) و دو لایه عایق و روکش از جنس پی‌وی‌سی (PVC) می‌باشد. به دلیل بهره‌گیری از هادی کلاس ۵ (Flexible)، این محصول انعطاف‌پذیری بسیار بالایی دارد که نصب آن را در پروژه‌های صنعتی و مسیرهای پرپیچ‌وخم تسهیل می‌کند.
مشخصات و ویژگی‌های فنی
مشخصات فنی این کابل بر اساس دیتاشیت رسمی کارخانه به شرح زیر است:
جنس و نوع هادی: مس خالص آنیل شده (Plain Annealed Copper)، منعطف کلاس ۵ (Flexible Class 5 – RF).
تعداد و قطر رشته‌ها: ۴۵۶ رشته سیم مسی با قطر ۰.۴۹ میلی‌متر.
جنس عایق و روکش: پی‌وی‌سی (PVC) اکسترود شده به رنگ مشکی.
ضخامت لایه‌ها: ضخامت عایق ۱.۶ میلی‌متر و ضخامت روکش نهایی ۱.۶ میلی‌متر.
قطر کل کابل (تقریبی): ۱۹.۹ میلی‌متر.
وزن کابل (تقریبی): ۱۰۵۵ کیلوگرم در هر کیلومتر.
بسته‌بندی: قرقره (Drum).
ولتاژ نامی (Uo/U): ۰.۶/۱ کیلوولت (حداکثر تا ۱.۲ کیلوولت).
مقاومت الکتریکی هادی (در ۲۰ درجه سانتی‌گراد): ۰.۲۰۶ اهم در هر کیلومتر.
تحمل جریان اتصال کوتاه (در ۱ ثانیه): ۱۰.۵۰ کیلوآمپر (KA).
محدوده دمای کارکرد: ۳۰- تا ۷۰+ درجه سانتی‌گراد.
ایمنی: کندسوز و بازدارنده شعله (Flame Retardant) مطابق با استاندارد بین‌المللی IEC 60332-1-2.
استانداردهای تولید: IEC 60502-1، INSO 3569-1، IEC 60228 و DIN VDE 0271.
کاربردها
با توجه به سطح مقطع ۹۵ میلی‌متر مربع و انعطاف‌پذیری بالای هادی، این کابل برای انتقال توان الکتریکی در مصارف زیر ایده‌آل است:
تامین برق و انتقال انرژی در تاسیسات صنعتی، کارخانجات و شبکه‌های توزیع فشار ضعیف.
استفاده به عنوان کابل ورودی یا خروجی در تابلوهای توزیع برق و پست‌های فشار ضعیف.
کابل‌کشی در سینی‌های کابل، ترانشه‌ها، داکت‌ها و کانال‌های تاسیساتی که به دلیل محدودیت فضا نیاز به کابل منعطف دارند.
