توضیحات

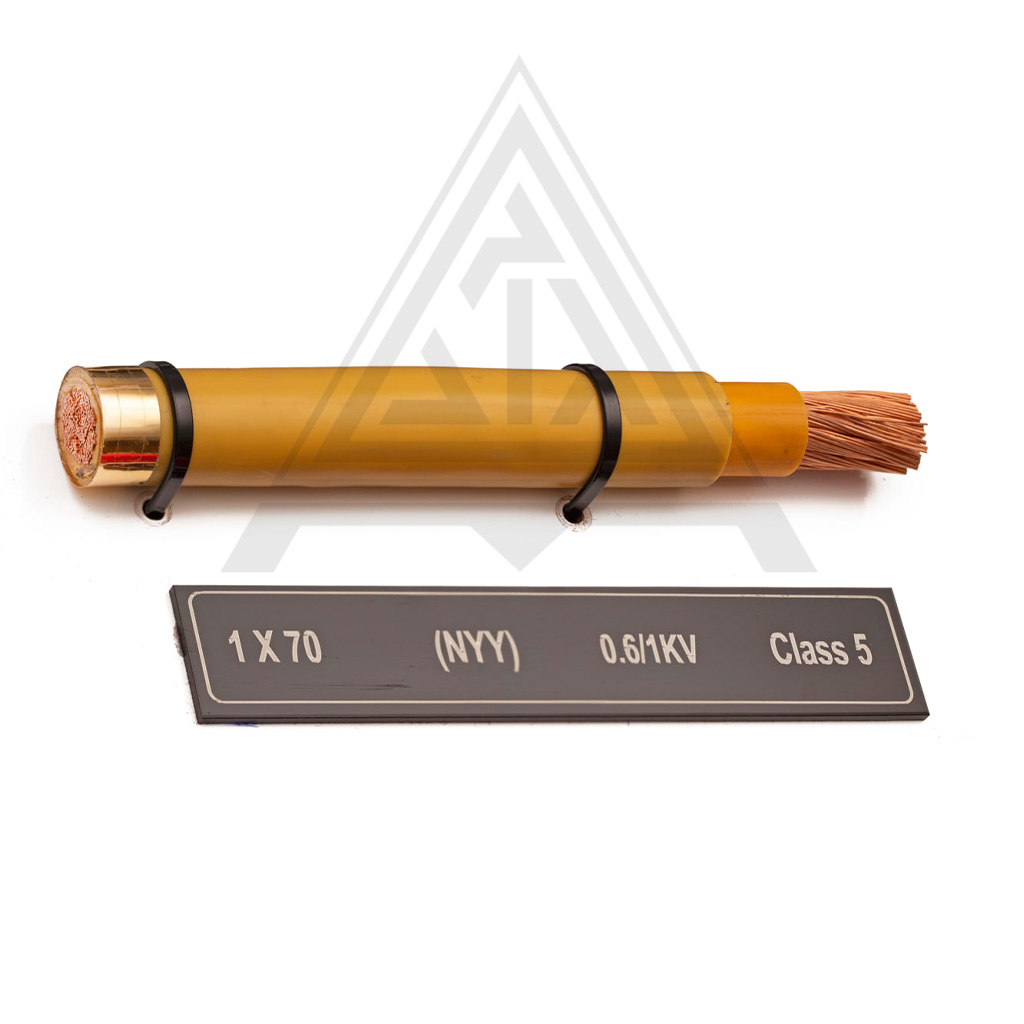

کابل افشان تک رشته 1×70 میلی‌متر مربع با نام تجاری (N)YY، یکی از محصولات منعطف و پرکاربرد شرکت سیم و کابل خراسان (افشارنژاد) در دسته کابل‌های فشار ضعیف (LV) محسوب می‌شود. ساختار لایه‌ای این کابل شامل مس و دو لایه پی‌وی‌سی (CU / PVC / PVC) است. به دلیل بهره‌گیری از هادی کلاس ۵ (Flexible)، این کابل انعطاف‌پذیری مطلوبی دارد که فرآیند نصب آن را در پروژه‌های صنعتی و مسیرهای دارای زاویه بسیار تسهیل می‌کند.
مشخصات و ویژگی‌های فنی
مشخصات فنی این محصول بر اساس دیتاشیت رسمی کارخانه به شرح زیر است:
جنس و نوع هادی: مس خالص آنیل شده، منعطف کلاس ۵ (Flexible Class 5 – RF).
تعداد و قطر رشته‌ها: ۳۵۰ رشته سیم مسی با قطر ۰.۴۹ میلی‌متر.
جنس عایق و روکش: پی‌وی‌سی (PVC) اکسترود شده به رنگ مشکی.
ضخامت لایه‌ها: ضخامت عایق ۱.۴ میلی‌متر و ضخامت روکش نهایی ۱.۵ میلی‌متر.
قطر کل کابل (تقریبی): ۱۷.۴ میلی‌متر.
وزن کابل (تقریبی): ۸۰۰ کیلوگرم در هر کیلومتر.
بسته‌بندی: قرقره (Drum).
ولتاژ نامی (Uo/U): ۰.۶/۱ کیلوولت (حداکثر تا ۱.۲ کیلوولت).
مقاومت الکتریکی هادی (در ۲۰ درجه سانتی‌گراد): ۰.۲۷۲ اهم در هر کیلومتر.
تحمل جریان اتصال کوتاه (در ۱ ثانیه): ۷.۷۷ کیلوآمپر (KA).
محدوده دمای کارکرد: ۳۰- تا ۷۰+ درجه سانتی‌گراد.
ایمنی: کندسوز و بازدارنده شعله (Flame Retardant) مطابق با استاندارد بین‌المللی IEC 60332-1-2.
استانداردهای تولید: IEC 60502-1، INSO 3569-1، IEC 60228 و DIN VDE 0271.
کاربردها
با توجه به سطح مقطع ۷۰ میلی‌متر مربع و انعطاف‌پذیری بالای هادی، این کابل برای انتقال توان الکتریکی در مصارف زیر بسیار مناسب است:
تامین انرژی و انتقال برق در ماشین‌آلات صنعتی، کارخانجات و شبکه‌های توزیع فشار ضعیف (LV).
استفاده به عنوان کابل ورودی یا خروجی در تابلوهای توزیع برق و پست‌های برق.
کابل‌کشی در سینی‌های کابل، ترانشه‌ها، داکت‌ها و کانال‌های تاسیساتی که به دلیل محدودیت فضا نیاز به کابل منعطف (کلاس ۵) دارند.
