توضیحات

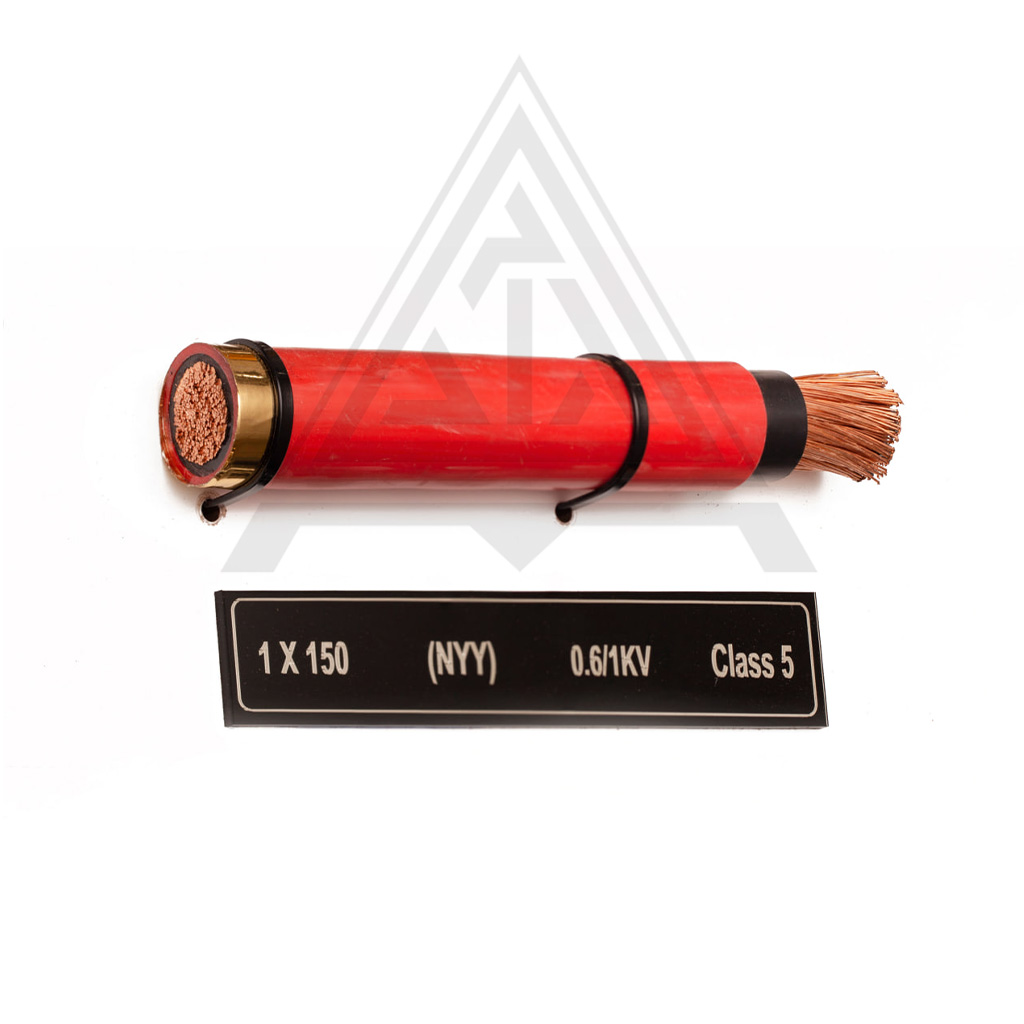

کابل افشان تک رشته 1×150 میلی‌متر مربع با نام تجاری (N)YY، یکی از کابل‌های پرقدرت و منعطف فشار ضعیف (LV) تولید شده توسط شرکت معتبر سیم و کابل خراسان (افشارنژاد) است. این کابل با بهره‌گیری از هادی مس خالص آنیل‌شده (کلاس ۵) و روکش پی‌وی‌سی مقاوم، ترکیبی عالی از انتقال توان بالا و انعطاف‌پذیری را ارائه می‌دهد. تولید این محصول تحت نظارت دقیق و مطابق با استانداردهای ملی ایران (INSO) و استانداردهای معتبر بین‌المللی از جمله IEC و نشان‌های CE و TÜV صورت گرفته است که تضمین‌کننده ایمنی و طول عمر بالای آن در پروژه‌های صنعتی است.
مشخصات و ویژگی‌های فنی
با توجه به دیتاشیت رسمی کارخانه، مهم‌ترین پارامترهای فنی این کابل به شرح زیر است:
ساختار فیزیکی:
جنس هادی: مس خالص آنیل شده (Plain Annealed Copper)
نوع هادی: انعطاف‌پذیر افشان – کلاس ۵ (Flexible Class 5 – RF)
تعداد و قطر رشته‌ها: ۷۲۲ رشته سیم مسی با قطر ۰.۴۹ میلی‌متر
جنس عایق و روکش نهایی: پی‌وی‌سی (PVC) اکسترود شده
رنگ عایق و روکش: مشکی
ضخامت عایق: ۱.۸ میلی‌متر
ضخامت روکش: ۱.۷ میلی‌متر
قطر کل کابل (تقریبی): ۲۳.۵ میلی‌متر
وزن کابل (تقریبی): ۱۵۸۵ کیلوگرم در هر کیلومتر
بسته‌بندی: قرقره (Drum)
مشخصات الکتریکی و ایمنی:
ولتاژ نامی (Uo/U): ۰.۶/۱ کیلوولت (۱.۲ KV)
فرکانس کاری: ۵۰ هرتز
مقاومت الکتریکی هادی (در ۲۰ درجه سانتی‌گراد): ۰.۱۲۹ اهم در هر کیلومتر (Ω/Km)
ولتاژ تست: ۴ کیلوولت
تحمل جریان اتصال کوتاه (در ۱ ثانیه): ۱۶.۷ کیلوآمپر (KA)
محدوده دمای کارکرد: ۳۰- تا ۷۰+ درجه سانتی‌گراد
حداکثر دمای اتصال کوتاه: ۱۶۰+ درجه سانتی‌گراد
ویژگی خاص: کندسوز و بازدارنده شعله (Flame Retardant) مطابق با استاندارد IEC 60332-1-2
کاربردها
طراحی این کابل با مقطع بزرگ (۱۵۰ میلی‌متر مربع) در کنار انعطاف‌پذیری بالا، آن را برای استفاده در محیط‌های صنعتی با نیاز به آمپراژ بالا و مسیرهای پیچیده ایده‌آل کرده است:
تاسیسات صنعتی و کارخانجات: تامین برق ماشین‌آلات سنگین و انتقال نیرو در خطوط تولید.
تابلوهای برق و پست‌های توزیع: استفاده به عنوان کابل ورودی یا خروجی اصلی در تابلوهای توزیع فشار ضعیف.
مسیرهای کابل‌کشی پرپیچ‌وخم: نصب در سینی‌های کابل، ترانشه‌ها، داکت‌ها و کانال‌های تاسیساتی که به دلیل محدودیت فضا یا زاویه‌دار بودن مسیر، امکان استفاده از کابل‌های مفتولی (خشک) وجود ندارد.
